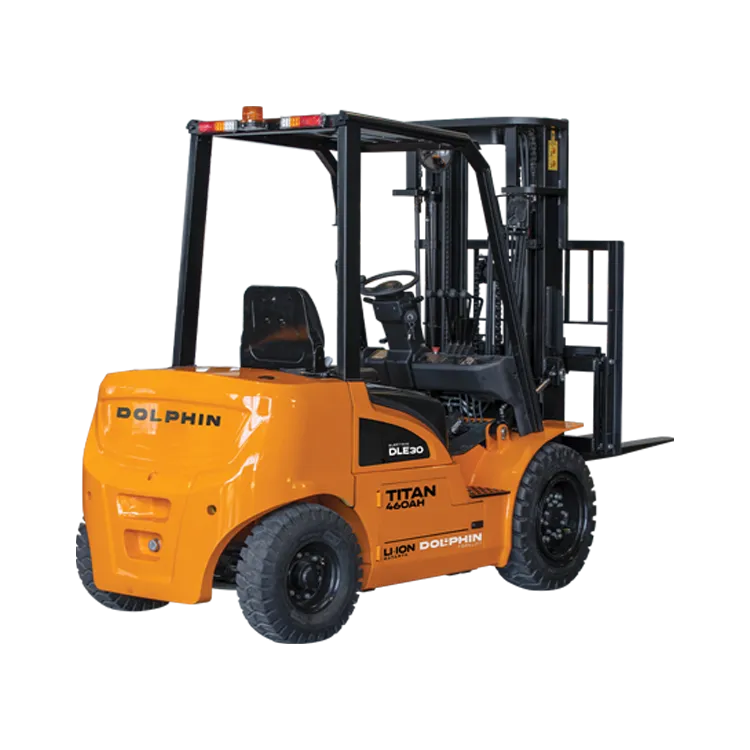

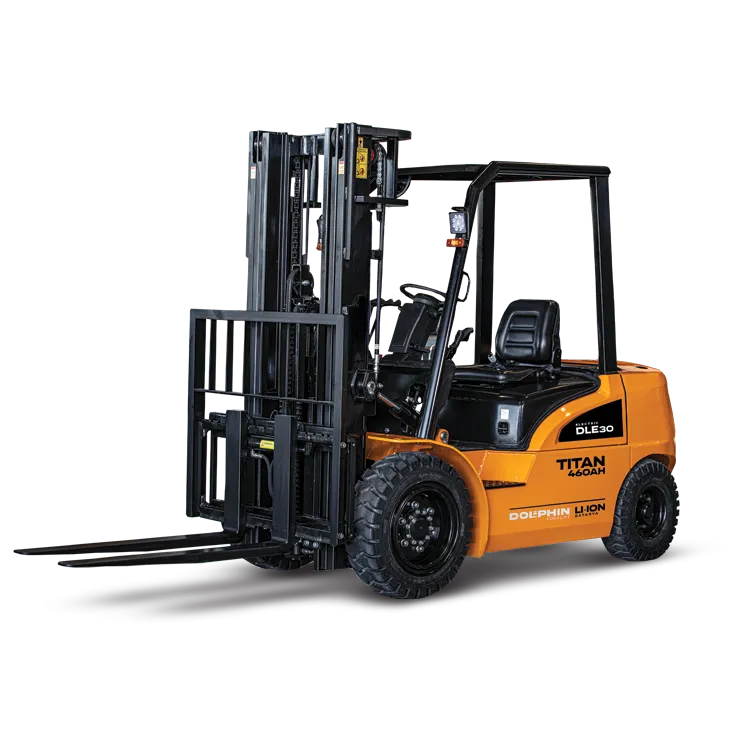

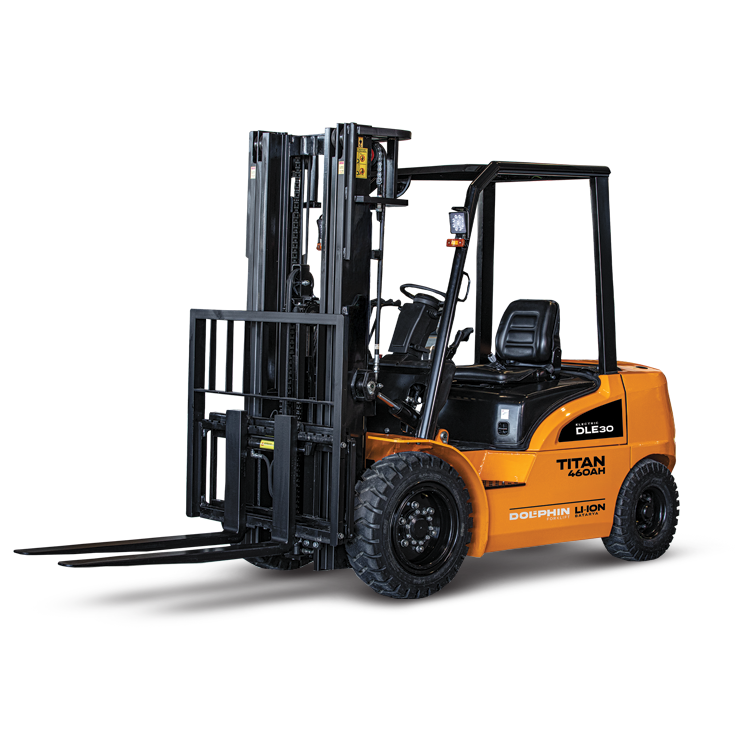

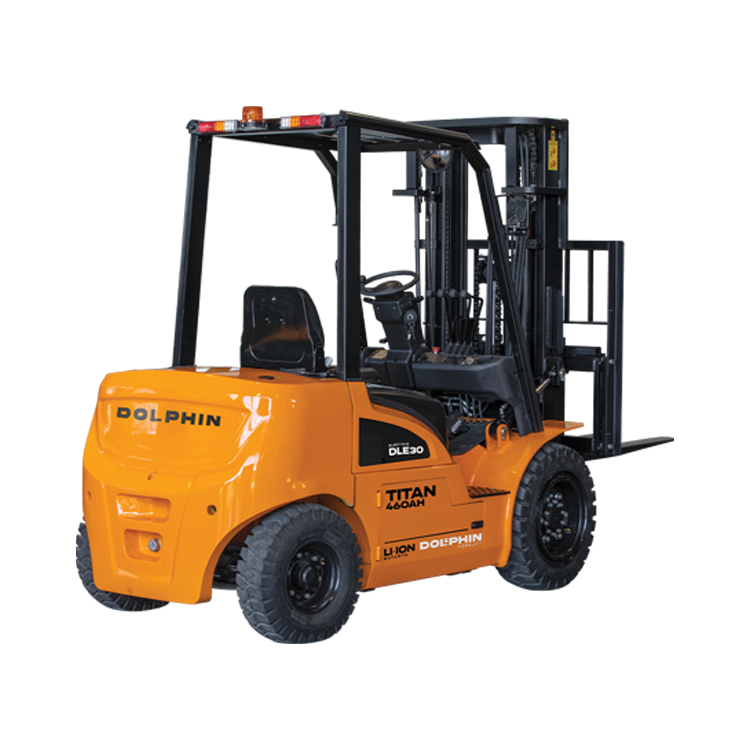

DOLPHIN TITAN 460AH
- Motor:
- Ağırlık: 4400 KG, 4490 KG, 4780 KG, 4870 KG, 4740 KG, 4830 KG, 5090 KG, 5180 KG, 4810 KG, 4900 KG, 5190 KG, 5280 KG
- Yükseklik:
Ürün Görselleri
Opsiyonel Özellikler
1
Koltuk
Bel destekli, emniyet
kemerli, ergonomik
grammer koltuk.
Maksimum konfor
sunarak uzun süreli
kullanımlarda operatör
yorgunluğunu azaltır.
Opsiyoneldir.
Denge Ağırlığı
Yüksek hava çıkışına
sahip estetik denge
ağırlığı ve ağırlığa
monte edilmiş dikey
egzoz, gelişmiş
soğutma performansı
sunarken aynı
zamanda daha
dengeli ve şık bir
kullanım sağlar.
2
3
Led Aydınlatma
Çalışma alanını
aydınlatıp görüşü
artırır. Uyarı özelliği ile
güvenliği sağlar. LED
olduğu için enerjiyi
verimli hale getirir.
Kumanda Sistemi
Yüksek kalite
ergonomik kumanda
sistemi. 4 kol standart
Hassas kontrol ve
kullanım kolaylığı
sağlayarak
operatörün iş
verimliliğini artırır.
4
5
Direksiyon
Rahat ve kolay
sürüş.Hassas
manevra kabiliyeti
ile operatörün daha
az efor sarf ederek
kontrol sağlamasına
yardımcı olur.
Dijital Gösterge
Forklift hakkında
temel bilgiler, arıza
tespiti ve bakım
hatırlatıcısı gibi
bilgileri içeren LED
gösterge.
Gerçek zamanlı bilgi
akışı sağlayarak
bakım süreçlerini
optimize eder.
6
7
Motor
Special CE certified profile.
Provides extra protection in harsh working
conditions with a durable and safe structure.
Cabin is optional.
Kabin
Özel CE sertifikalı profil. Dayanıklı
ve güvenli yapı ile zorlu çalışma
koşullarında ekstra koruma sağlar.
Kabin opsiyoneldir.
8
Teknik Özellikler
| DOLPHIN - 80V 230 AH+80V 460 Ah ELEKTRİKLİ FORKLİFT ÖLÇÜLERİ | ||||||||||||||
| ASANSÖR 3.3 METRE | ASANSÖR 4.7 METRE | ASANSÖR 6 METRE | ||||||||||||
| Parça Adı | 3 Ton | 3 Ton | 3.5 Ton | 3.5 Ton | 3 Ton | 3 Ton | 3.5 Ton | 3.5 Ton | 3 Ton | 3 Ton | 3.5 Ton | 3.5 Ton | ||
| Ö Z E L L İ K L E R |
Üretici | SPARTEK MAKİNE OTOMOTİV A.Ş | SPARTEK MAKİNE OTOMOTİV A.Ş | SPARTEK MAKİNE OTOMOTİV A.Ş | ||||||||||
| Model | DLE30-230 | DLE30-460 | DLE35-230 | DLE35-460 | DLE30-230 | DLE30-460 | DLE35-230 | DLE35-460 | DLE30-230 | DLE30-460 | DLE35-230 | DLE35-460 | ||
| Yakıt Tipi | Elektrik | Elektrik | Elektrik | Elektrik | Elektrik | Elektrik | Elektrik | Elektrik | Elektrik | Elektrik | Elektrik | Elektrik | ||
| Koltuk Tipi | Standart Koltuk |
Standart Koltuk |
Standart Koltuk |
Standart Koltuk |
Standart Koltuk |
Standart Koltuk |
Standart Koltuk |
Standart Koltuk |
Standart Koltuk |
Standart Koltuk |
Standart Koltuk |
Standart Koltuk |
||
| Kapasite | kg | 3000 | 3000 | 3500 | 3500 | 3000 | 3000 | 3500 | 3500 | 3000 | 3000 | 3500 | 3500 | |
| Yük Merkezi Mesafesi |
c (mm) | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | |
| Çatal / Lastik Mesafesi |
x (mm) | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 | |
| Dingil Merkezleri Ara Mesafesi |
y (mm) | 1750 | 1750 | 1750 | 1750 | 1750 | 1750 | 1750 | 1750 | 1750 | 1750 | 1750 | 1750 | |
| A Ğ I R L I K |
Toplam Ağırlık | kg | 4400 | 4490 | 4780 | 4870 | 4740 | 4830 | 5090 | 5180 | 4810 | 4900 | 5190 | 5280 |
| Ağırlık Dağılımı Tam Yükle Ön / Arka |
kg | 6580/820 | 6400/1090 | 7075/1205 | 7150/1220 | 6615/1125 | 6690/1140 | 7340/1250 | 7415/1265 | 6675/1135 | 6750/1150 | 7425/1265 | 7500/1280 | |
| Ağırlık Dağılımı Tam Yüksüz Ön / Arka |
kg | 1750/2650 | 1775/2715 | 2275/2505 | 2330/2540 | 2080/2660 | 2130/2700 | 2400/2690 | 2470/2710 | 2250/2560 | 2300/2600 | 2415/2775 | 2535/2745 | |
| T E K E R L E K V E L A S T İ K |
Lastik Tipi | Pnömatik | Pnömatik | Pnömatik | Pnömatik | Pnömatik | Pnömatik | Pnömatik | Pnömatik | Pnömatik | Pnömatik | Pnömatik | Pnömatik | |
| Ön Lastik Ölçüleri | 8.15-15-14PR | 8.15-15-14PR | 8.15-15-14PR | 8.15-15-14PR | 8.15-15-14PR | 8.15-15-14PR | 8.15-15-14PR | 8.15-15-14PR | 8.15-15-14PR | 8.15-15-14PR | 8.15-15-14PR | 8.15-15-14PR | ||
| Arka Lastik Ölçüleri |
6.50-10-10PR | 6.50-10-10PR | 6.50-10-10PR | 6.50-10-10PR | 6.50-10-10PR | 6.50-10-10PR | 6.50-10-10PR | 6.50-10-10PR | 6.50-10-10PR | 6.50-10-10PR | 6.50-10-10PR | 6.50-10-10PR | ||
| Lastik Adedi Ön / Arka |
2x/2 | 2x/2 | 2x/2 | 2x/2 | 2x/2 | 2x/2 | 2x/2 | 2x/2 | 2x/2 | 2x/2 | 2x/2 | 2x/2 | ||
| Ön Lastik Merkezleri Arası Ölçüsü |
b10 (mm) |
1005 | 1005 | 1005 | 1005 | 1005 | 1005 | 1005 | 1005 | 1005 | 1005 | 1005 | 1005 | |
| Arka Lastik Merkezleri Arası Ölçüsü |
b11 (mm) |
975 | 975 | 975 | 975 | 975 | 975 | 975 | 975 | 975 | 975 | 975 | 975 | |
| Ö L Ç Ü L E R |
Asansör Ön Arka Eğim Açısı |
a/b (°) | 6/12 | 6/12 | 6/12 | 6/12 | 6/6 | 6/6 | 6/6 | 6/6 | 3/6 | 3/6 | 3/6 | 3/6 |
| Asansör Kapalı Yükseklik |
h1 (mm) | 2234 | 2234 | 2234 | 2234 | 2269 | 2269 | 2269 | 2269 | 2869 | 2869 | 2869 | 2869 | |
| Serbest Kaldırma Korkuluk Dahil |
h2 (mm) | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | |
| Asansör Kalıdrma Yüksekliği |
h3 (mm) | 3300 | 3300 | 3300 | 3300 | 4700 | 4700 | 4700 | 4700 | 6000 | 6000 | 6000 | 6000 | |
| Asansör Maksimum Yükseklik |
h4 (mm) | 4445 | 4445 | 4445 | 4445 | 5845 | 5845 | 5845 | 5845 | 7145 | 7145 | 7145 | 7145 | |
| Kabin Yüksekliği | h6 (mm) | 2180 | 2180 | 2180 | 2180 | 2180 | 2180 | 2180 | 2180 | 2180 | 2180 | 2180 | 2180 | |
| Toplam Uzunluk | l1 (mm) | 3945 | 3945 | 3945 | 3945 | 3945 | 3945 | 3945 | 3945 | 3945 | 3945 | 3945 | 3945 | |
| Çatal Hariç Uzunluk |
l2 (mm) | 2725 | 2725 | 2725 | 2725 | 2725 | 2725 | 2725 | 2725 | 2725 | 2725 | 2725 | 2725 | |
| Toplam Genişlik | b1 (mm) | 1225 | 1225 | 1225 | 1225 | 1225 | 1225 | 1225 | 1225 | 1225 | 1225 | 1225 | 1225 | |
| Çatal Ölçüleri | s / e / l (mm) |
45x122x1220 | 45x122x1220 | 45x122x1220 | 45x122x1220 | 45x122x1220 | 45x122x1220 | 45x122x1220 | 45x122x1220 | 45x122x1220 | 45x122x1220 | 45x122x1220 | 45x122x1220 | |
| Çatal Standartı | ISO2328 3A | ISO2328 3A | ISO2328 3A | ISO2328 3A | ISO2328 3A | ISO2328 3A | ISO2328 3A | ISO2328 3A | ISO2328 3A | ISO2328 3A | ISO2328 3A | ISO2328 3A | ||
| Çatal Taşıyıcı Genişliği |
b3 (mm) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | |
| Yüklü Yerden Yükseklik |
m1 (mm) | 139 | 139 | 139 | 139 | 139 | 139 | 139 | 139 | 139 | 139 | 139 | 139 | |
| Şasi Yerden Yükseklik |
mm | 155 | 155 | 155 | 155 | 155 | 155 | 155 | 155 | 155 | 155 | 155 | 155 | |
| 1000 x 1200 Çapraz Palet Koridor Genişliği |
Ast (mm) |
4027,5 | 4302,5 | 4032,5 | 4307,5 | 4027,5 | 4302,5 | 4032,5 | 4307,5 | 4027,5 | 4302,5 | 4032,5 | 4307,5 | |
| 800 x 1200 Palet İçin Koridor Genişliği |
Ast (mm) |
4228 | 4503 | 4233 | 4508 | 4228 | 4503 | 4233 | 4508 | 4228 | 4503 | 4233 | 4508 | |
| Dönme Yarıçapı | Wa (mm) |
2350 | 2420 | 2350 | 2420 | 2350 | 2420 | 2350 | 2420 | 2350 | 2420 | 2350 | 2420 | |
| P E R F O R M A N S |
Hız, Yüklü / Yüksüz |
km/h | 14/15 | 17/18 | 14/15 | 17/18 | 14/15 | 17/18 | 14/15 | 17/18 | 14/15 | 17/18 | 14/15 | 17/18 |
| Maksimum Çekme Kuvveti |
N | 11000 | 13000 | 11000 | 13000 | 11000 | 13000 | 11000 | 13000 | 11000 | 13000 | 11000 | 13000 | |
| Eğim Tırmanma Açısı Yüklü / Yüksüz |
% | 18/25 | 20/25 | 16/25 | 18/25 | 18/25 | 20/25 | 16/25 | 18/25 | 18/25 | 20/25 | 16/25 | 18/25 | |
| Sürüş Freni | Hidrolik | Hidrolik | Hidrolik | Hidrolik | Hidrolik | Hidrolik | Hidrolik | Hidrolik | Hidrolik | Hidrolik | Hidrolik | Hidrolik | ||
| El Freni | Mekanik | Mekanik | Mekanik | Mekanik | Mekanik | Mekanik | Mekanik | Mekanik | Mekanik | Mekanik | Mekanik | Mekanik | ||
| E L E K T R İ K M O T O R |
Yürüyüş Motor Gücü |
kW | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
| Hidrolik Kaldırma Motor Gücü |
kW | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | |
| Batarya Kapasitesi |
V/Ah | 80/230 | 80/460 | 80/230 | 80/460 | 80/230 | 80/460 | 80/230 | 80/460 | 80/230 | 80/460 | 80/230 | 80/460 | |
| Batarya Ağırlığı | kg | 200 | 290 | 200 | 290 | 200 | 290 | 200 | 290 | 200 | 290 | 200 | 290 | |
| İ L A V E |
Ataşman Çalışma Basıncı |
MPa | 18,5 | 18,5 | 18,5 | 18,5 | 18,5 | 18,5 | 18,5 | 18,5 | 18,5 | 18,5 | 18,5 | 18,5 |
| Ataşman Yağ Hacmi |
ℓ/min | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | |
| Ataşman Yağ Hacmi |
ℓ/min | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | |
